排水ユニット（グレーチング+排水ボックス）ご紹介

排水ユニット（グレーチング+排水ボックス）」とは

玄関（エントランス）、バルコニー、エレベーター、浴室などの出入口に設置するグレーチングと排水ボックスがセットになった排水ユニットです。



---

▼お気軽にご相談ください！▼



ダイケン製「排水ユニットSUG型」の特長

■排水ボックスはステンレス一体型
排水ボックスはステンレス一体型。ステンレス製なので、さびにくいです。

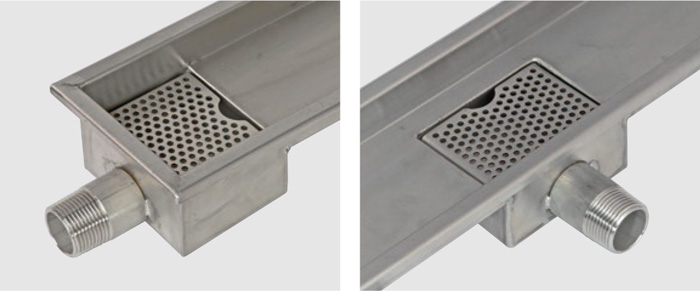

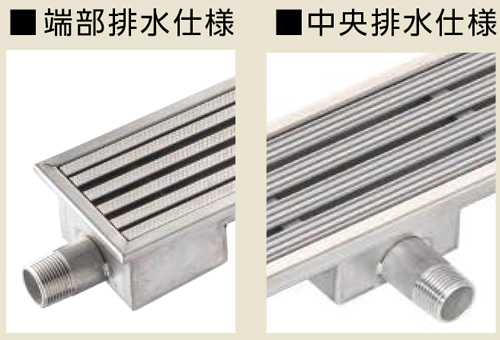

排水口位置は端部側か中央側面側の２パターンから選択してください。

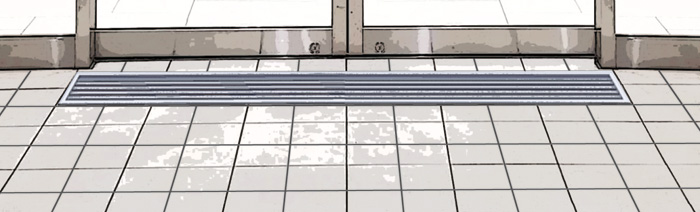

■100角・150角のタイル割りに合う寸法
100角・150角のタイル割りにきれいに納まる寸法設定で施工が容易。



■清掃が簡単
簡単に清掃ができる設計。

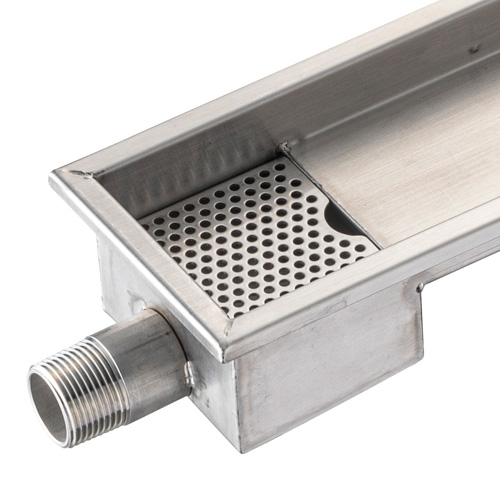

本体にはストレーナー付きでゴミ詰まりを防止。





グレーチングの種類について

グレーチングはステンレスタイプと樹脂タイプの2種類をラインアップ。
設置場所に応じてお選びください。

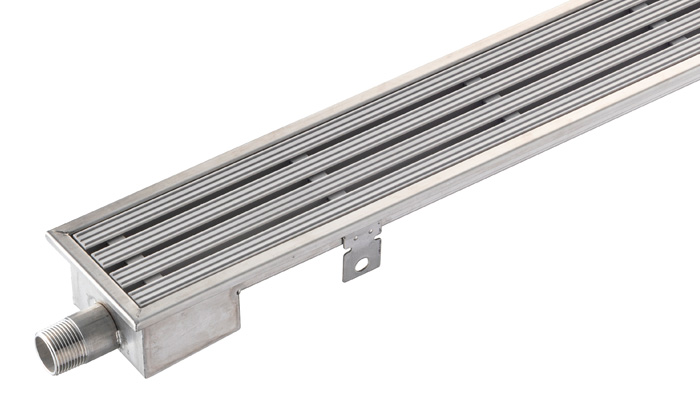

■ステンレスグレーチングタイプ：SUG-S型

・用途：店舗/ スーパー出入り口、エレベーター前、バルコニー出入り口など
・強度：歩行用
・メインバーは、フォーミングＴバー材を採用し、軽量かつ高強度
・ステンレスグレーチングの裏面には、ずれ止め・音鳴り防止ゴム付

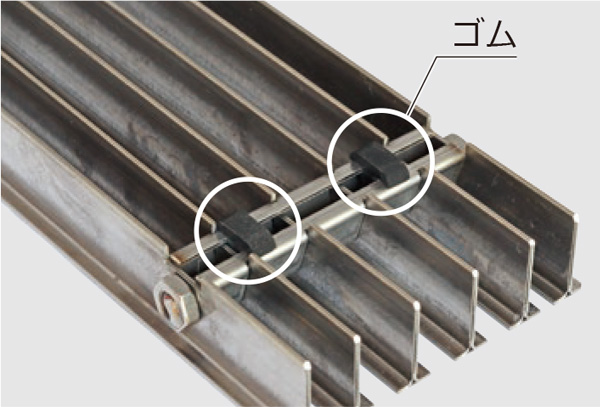

▲ずれ止め・音鳴り防止ゴム付



■樹脂グレーチングタイプ：SUG-P型

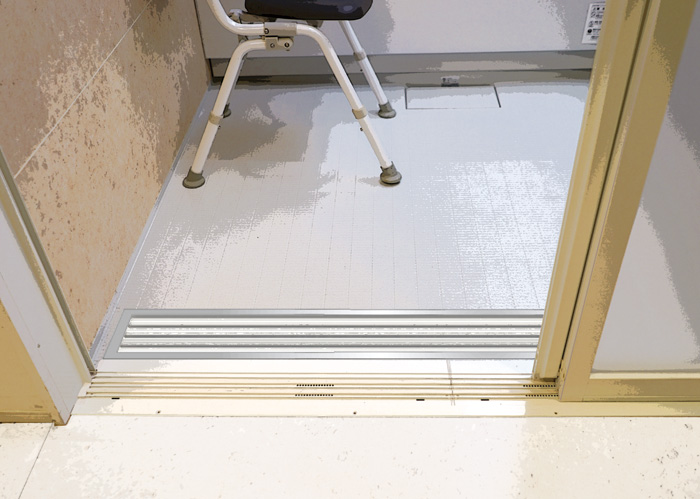

・用途：浴室出入り口など（屋内）
・強度：歩行用
・メインバー上部は、軟質素材を採用し、足触りが良く、すべり止め効果があります
・樹脂グレーチングには、開閉に便利な引上げハンドル付

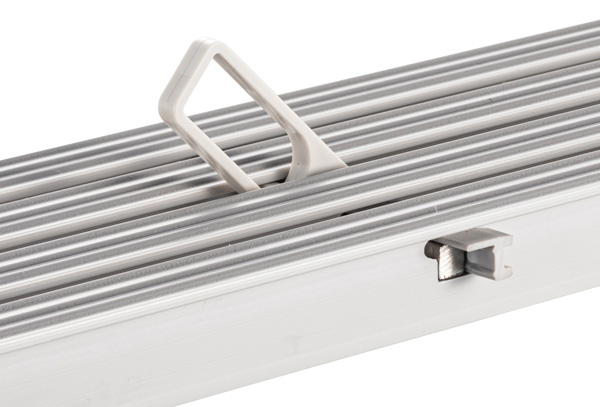

▲開閉に便利な引上げハンドル付



---

▼お気軽にご相談ください！▼



製品の選定について

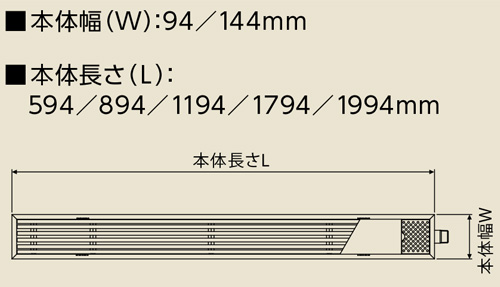

①排水ユニット本体のサイズを選択

▼

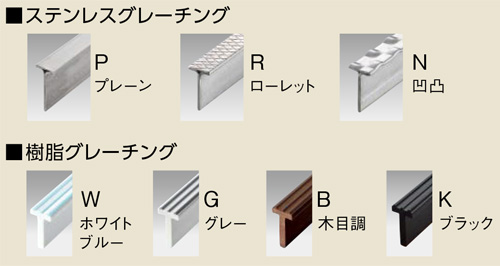

②用途・意匠に合わせてグレーチングの種類を選択

▼

③排水口位置を選択



納まり図・排水仕様図面

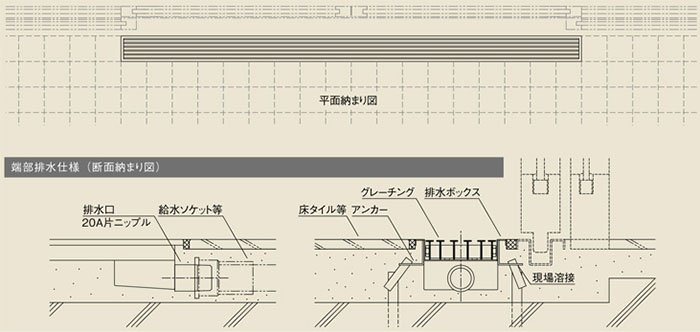

■納まり図

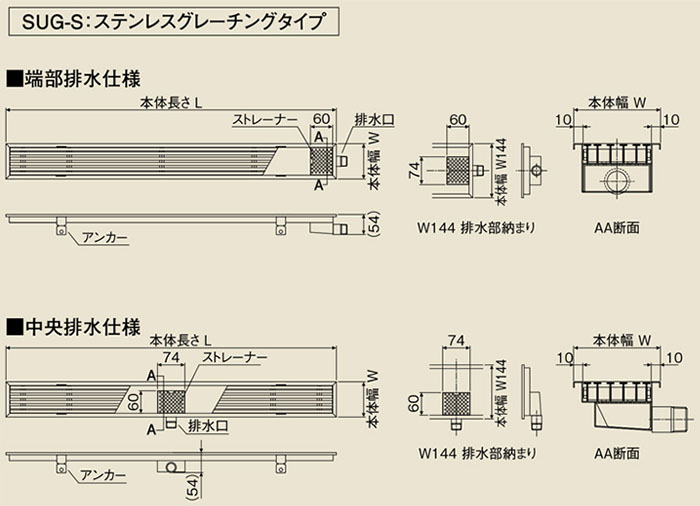

■ステンレスグレーチングタイプ：SUG-S型図面

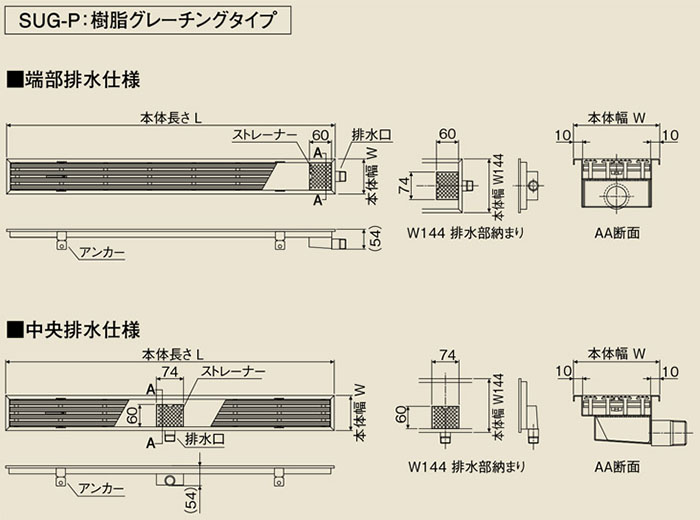

■樹脂グレーチングタイプ：SUG-P型図面

▼お気軽にご相談ください！▼





ダイケン製「排水ユニットSUG型」まとめ

排水ユニットは、グレーチングと排水ボックスがセットになっています。

ダイケン製「排水ユニットSUG型」の特長
■排水ボックスがステンレス一体型。ステンレス製でさびにくい。
■排水口位置は端部側か中央側面側の２パターンから選択可能。
■100角・150角のタイル割りにきれいに納まる寸法設定で、施工が容易。
■簡単に清掃ができる設計で、本体にはストレーナー付きでゴミ詰まりを防止。

グレーチングはステンレスタイプと樹脂タイプの2種類をラインアップ。
■ステンレスグレーチングタイプ：SUG-S型
・用途：店舗/ スーパー出入り口、エレベーター前、バルコニー出入り口など
・強度：歩行用

■樹脂グレーチングタイプ：SUG-P型
・用途：浴室出入り口など（屋内）
・強度：歩行用

設置場所や用途に応じ、各種ラインアップしています。



---
